유입 변압기란 철심, 권선이 절연유에 함침된 변압기이다. 일반적으로 55℃ 라이즈 변압기가 보급되고 있는데 소형, 경량화가 요구되는 장소에는 65℃ 라이즈 유입 변압기가 설치된다. 유입 변압기에 사용되는 재료는 다양한데, 주요한 것은 다음과 같다.
◆ 절연유 ◆
현재 시판되고 있는 절연유의 산화 안정성은 55℃ 라이즈 및 65℃도 라이즈 변압기의 절연유는 동일한 것을 사용하고 있다.
사진 설명을 입력하세요.

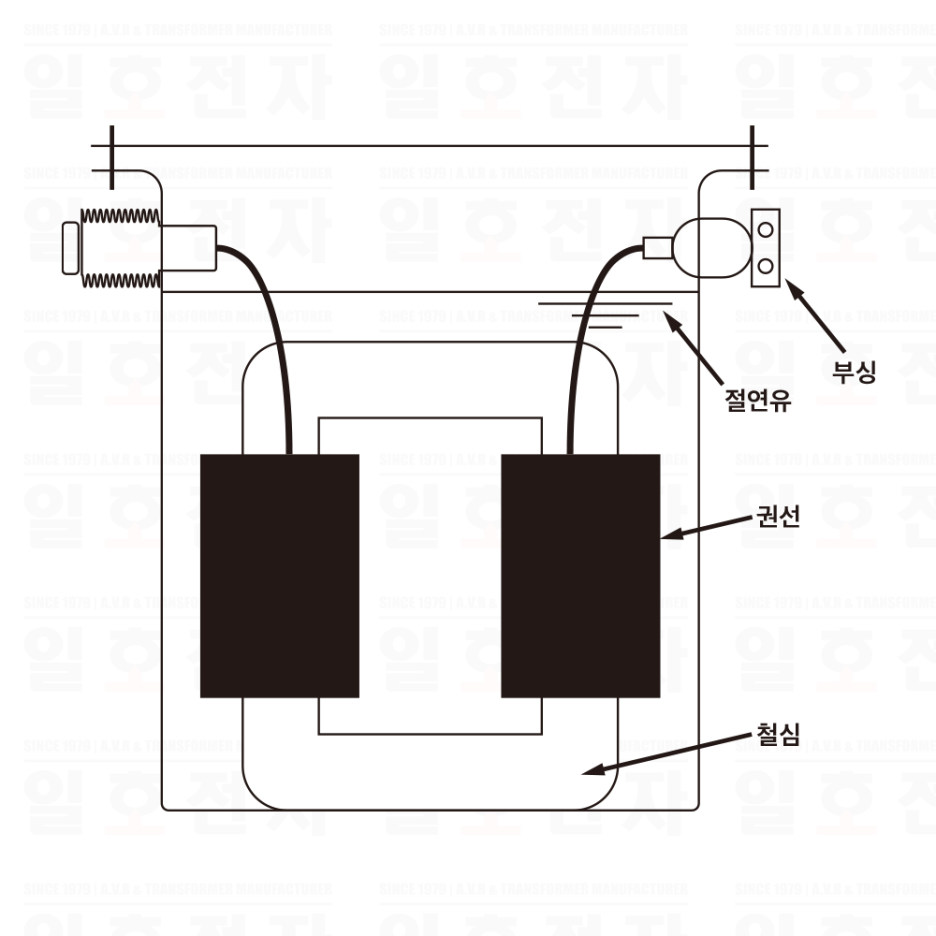

유입 변압기의 구성
◆ 절연지 ◆
절연지로서 주로 사용되는 재료는 크라프트지와 프레스 보드이다. 크라프트지는 턴간 절연으로서 평각 도선의 표면에 감겨 있거나 권선 내부의 층간 절연이나 1차, 2차 권선간의 절연으로서 사용된다.
프레스 보드는 절연체이며 또한 기계적 강도가 있으므로 권선의 실린더나 권선을 유지하는 코일대 등에 구조적으로 사용된다.
◆ 기 타 ◆
부싱에는 장석 자기가, 커버나 부싱의 기밀, 유밀 부분에는 네오프렌 고무 패킹이나 코르크 합성 고무 패킹이 사용된다.
또한 단락 사고 발생시에 1차, 2차 권선 간에 생기는 전자기계력 대책으로서 종전에는 바니시가 사용되어 왔다. 그러나 작업 환경의 개선과 제작 공기의 단축을 목적으로 현재는 크라프트 절연지의 표면에 에폭시 수지를 도포한 접착 절연지가 사용되고 있다.
