1. 몰드 변압기

몰드 변압기 (Cast Resin Transformer 또는 Resin Encapsulated Transformer) 는 전압 및 용량에 제한은 있지만 권선 전체를 수지로 피복함으로서 유입 변압기 수준의 우수한 절연 특성과 H종 건식 변압기의 방재성을 겸비한 것이라고 할 수 있다.



몰드 변압기에는 표 몰드 변압기의 특징에서와 같이 여러 가지의 우수한 특징이 있어서 빌딩, 지하철도 등 특히 화재를 방지하는 장소의 전원 변압기에 많이 사용된다.



몰드 변압기의 특징



특 징	해 설
난 연 성	몰드 변압기에 사용되고 있는 에폭시 수지에는 무기질 충전제가 배합되어 있으며 난연성, 자기 소화성이 있다. 따라서 만일 착화되어도 전원 차단 또는 외부 화재를 제거하면 자연 소염된다. 변압기의 전압·용량, 변전 설비의 규모에 따라서는 지방 조례에 의하여 소화 설비를 간략화할 수 있는 경우가 있다.
우수한 내습, 내진애성	권선 전체가 수지로 덮혀 있으므로 고온·다습한 곳에서 장시간 무여자로 방치해도 절연 저항이 저하되지 않고 재건조할 필요가 없다. 또한 진애가 부착해도 절연 저하는 거의 없고 부착된 진애의 제거도 비교적 용이하다.
높은 전기적, 기계적 특성	절연성이 우수한 에폭시 수지에 의한 고체 절연 방식으로 되어 있으므로 기중 절연부가 많은 H종 절연 건식 변압기에 비하여 내뢰 임펄스성, 내코로나성 등 전기적 신뢰성이 높다. 또한 단락시의 전자 기계력에 대해서도 수지와 무기질 충전제나 고강도 섬유 재료의 조합으로 충분한 강도를 가지고 있다.
보수 점검이 용이	유입 변압기에서 시릿되는 절연유의 보수가 필요 없고 H종 절연 건식 변압기와 같이 빈번한 먼지 제거 청소가 필요 없다. 또한 장시간 운전을 중지한 경우에도 통상 운전 개시 전의 건조처리가 필요 없다.



그러나 구조상 철심은 방청 처리가 되어 있지만 노출되어 있으며 또한 사용되고 있는 에폭시 수지는 자외선에 의하여 영향을 받기 때문에 옥외에서 사용할 때에는 직사광선이 몰드 코일에 닿지 않도록 적당한 큐비클 등에 수납하여 옥내용과 동일 환경 조건이 되도록 배려할 필요가 있다. 절연의 종류별로는 에폭시 수지를 사용한 것은 B 또는 F종이 보통인데 특수한 수지에 의하여 H종도 제작되고 있다.



현재 몰드 변압기로서는 단자 인출부의 절연이 기중 연면이며 또한 방열 등의 문제에서 고저압 권선 간에 기중 부분이 존재하기 때문에 제작 범위는 공칭 전압 33kV, 용량 10MVA까지로 생각된다. 제조방법은 표 몰드 변압기의 코일 제조 방법에서와 같이 금형 방식과 금형 리스 방식이 있다.





방 식	방 법	제조 방법	코일 단면 (예)

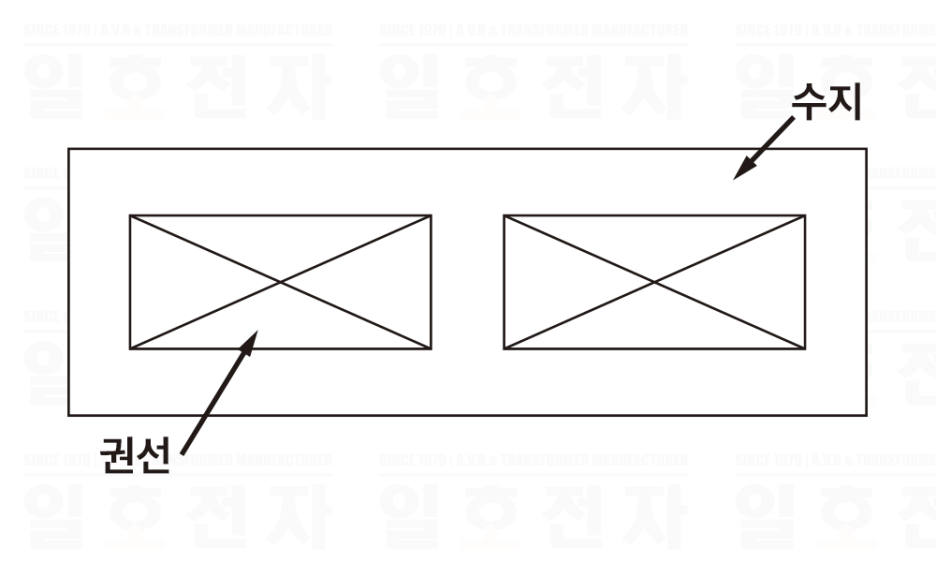

금형 방식	주형법	권선을 금형 내에 세트하여 충전제를 배합한 수지를 진공 주입하여 가열, 경화시키는 방법

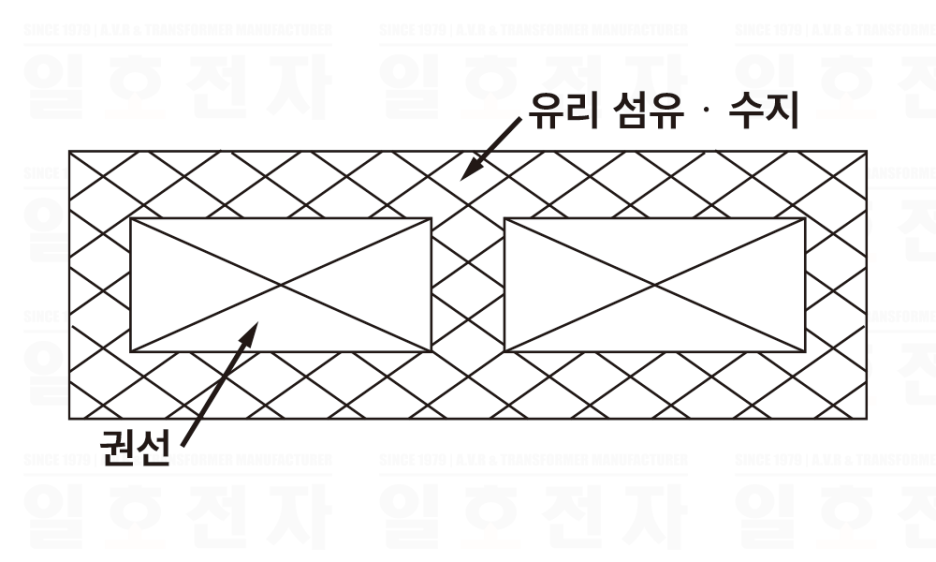

	함침법	권선과 금형 간에 유리 섬유 등을 충전시킨 상태로 수지를 주입하여 가열, 경화시키는 방법
금형리스 방식	프리프레그법	수지를 미리 함침시켜 반경화시킨 테이프나 시트류를 권선에 감아 상하단부에 수지를 주입하여 가열, 경화시키는 방법

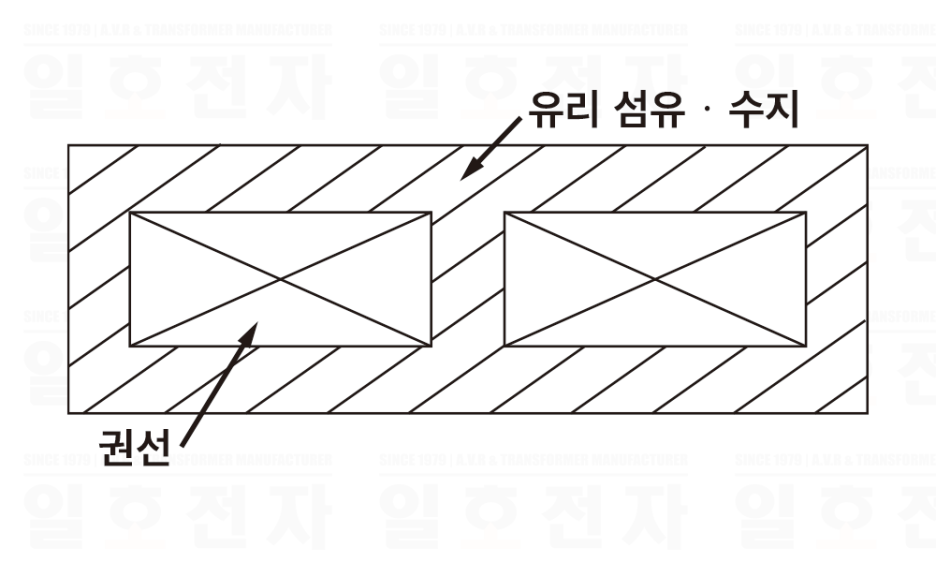

	필라멘트 와인딩법 제조 방법	유리 로빙(유리 장섬유)에 수지를 함침시키면서 권선 주위에 감은 후에 가열, 경화시켜 FRP층을 형성시키는 방법
